亞通家裝課堂 | 讓穿線變簡單 簡明易懂的家裝穿線教程

如何穿線，是家裝過程中一項很重要卻又很容易出現問題的工程，其中牽扯到線材與線管的搭配，線管的布置走向，穿線時如何通過管彎，如何保證線材與線管的完好。所以，磨刀不誤砍柴工，在講如何穿線之前，我們先要了解兩個問題——為什么需要線管？是先布管還是先穿線？

為什么需要線管？

01

方便后期電路維護與更換

如果把電線直接埋進墻內，會形成“死線”，后期沒辦法對線路進行維護與更換，如果出現線路老化熔斷短路等問題，則需要開墻進行處理，會耗費大量金錢與精力，降低了家居舒適度。

02

利于電路散熱

在布線時，通常要根據用電負荷來選擇導線的截面積，雖然一般都留有富余量，但使用大功率電器時，會讓電路負載增加，產生過多的熱量。而且隨著電路的老化，電線的負荷能力會變?nèi)?，?dǎo)致熱量增多。使用穿線管后，可以給電路足夠的散熱空間，從很大程度上緩解電線發熱與老化。

03

增強阻燃性

線管能起到阻止火苗蔓延的作用，因?yàn)橐话愕木€(xiàn)管是用阻燃材料做的，使用阻燃材料的PVC線管本身不會燃燒，即使電線發生了漏電或短路的現象，也能有效的控制線路自燃。

04

保護電線的絕緣層

如果直接埋進水泥砂漿中，水泥所含的硅酸鹽等腐物質可能會腐蝕電路的絕緣層，導致電路外層絕緣下降而造成短路，期間如果受潮，就會出現較為嚴重的短路，不僅威脅家人安全，也威脅著家中的財產安全。而穿線管采用抗腐蝕材料。擁有較強的抗腐蝕能力，可以最大程度的減小環境因素對電線造成的損害。

除此以外穿線管還具備較強的抗壓能力，能夠承受來著地面上的重力，保護電線不受到壓迫。此外線管還能夠防止電線收到尖銳石頭、水泥的物質將電線絕緣層刺破劃破，從而喪失保護的功能，同時穿線管具有一定的厚度，能夠很好的保護電線的安全。所以綜合以上因素我們可以得知，家裝電路必須搭配穿線管使用，才能保證家裝后的居住安全與居住質量，

是先布管還是先穿線？

方便后期電路維護與更換

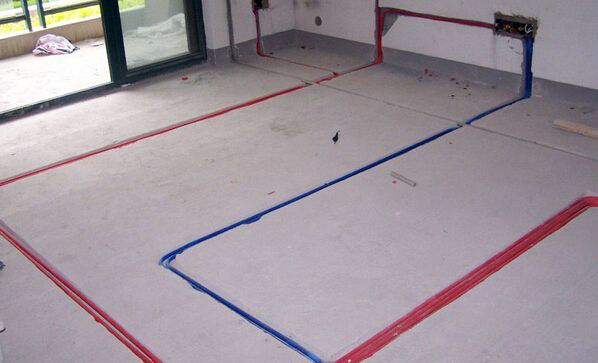

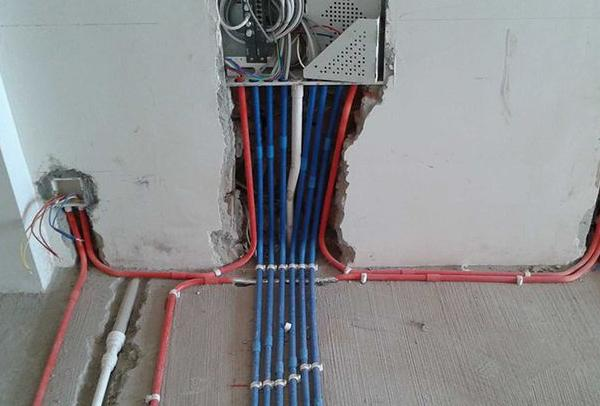

在進行水電改造布線時，我們首先需要保證在使用線管時，管路內的電線可以抽出更換。以便驗收與后期電路維護。防止家裝過程中造成線路損壞后難以處理。所以，在電路家裝的正常情況下，盡量先布好管路，再進行穿線。

先穿線所造成的問題是，雖然可以有效避免過管彎時難穿線的問題，但難以保證管線質量。如果管彎部分的造成穿線阻塞，亦或驗收時出現問題，將難以重新進行穿線。最后，先布管的優勢，可以直觀了解電線用量，把握家裝預算與家裝進度，有助于優化家裝各方面成本。

開始穿線

解決完以上問題，同時已經布好線管后，接下來我們就可以開始進行穿線步驟了，和其他家裝工程一樣，我們首先要明確步驟，這樣才能更好的把控整體工期與預算。

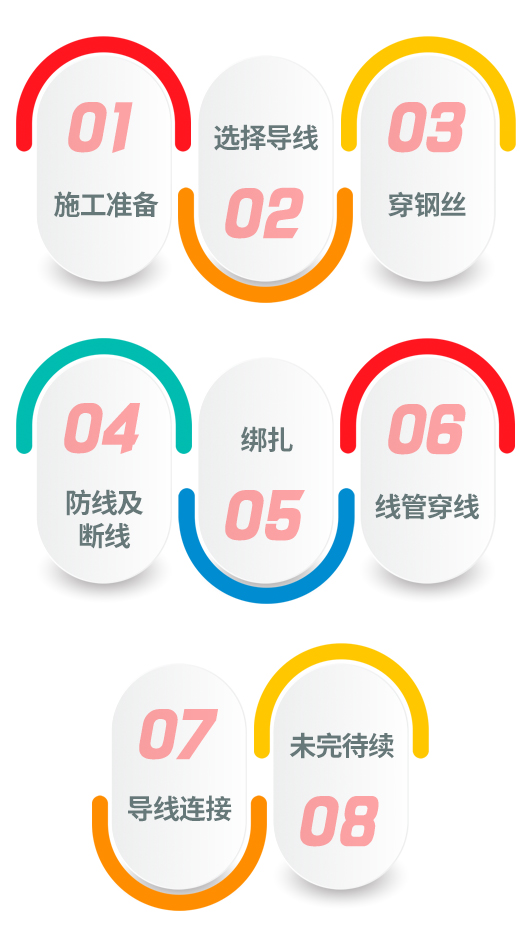

由上面流程圖我們可以了解到，管道穿線是一項比較復雜的整體工程，所以接下來我們就按照流程規劃一步一步的進行講解。

施工準備

準備材料

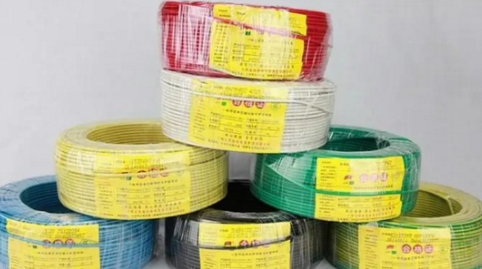

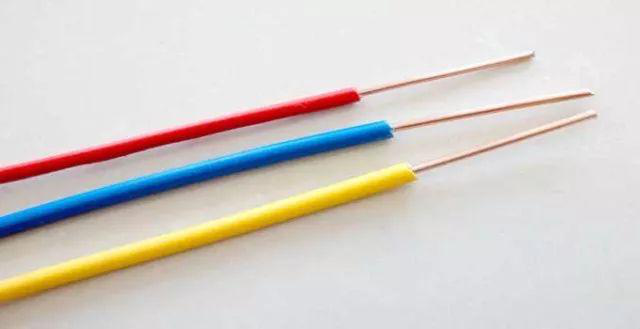

絕緣導線：

①導線的規格、型號必須符合設計要求，并應有出廠合格證、“CCC”認證標識和認證證書復印件及生產許可證；

②導線進場時要檢驗其規格、型號、外觀質量及導線上的標識，并用卡尺檢驗導線直徑是否符合國家；

③穿在管內絕緣導線應符合工作電壓的要求，室內敷設塑料絕緣電線不應低于0.45/0.75kV，電力電纜不應低于0.6/1kV；

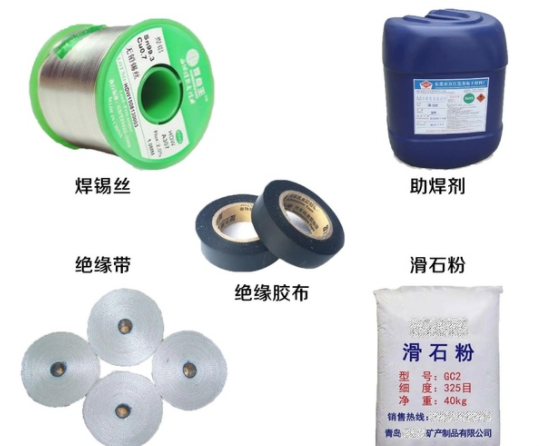

輔助材料:

焊錫、焊劑、絕緣帶、滑石粉、絕緣膠布等。

線管：

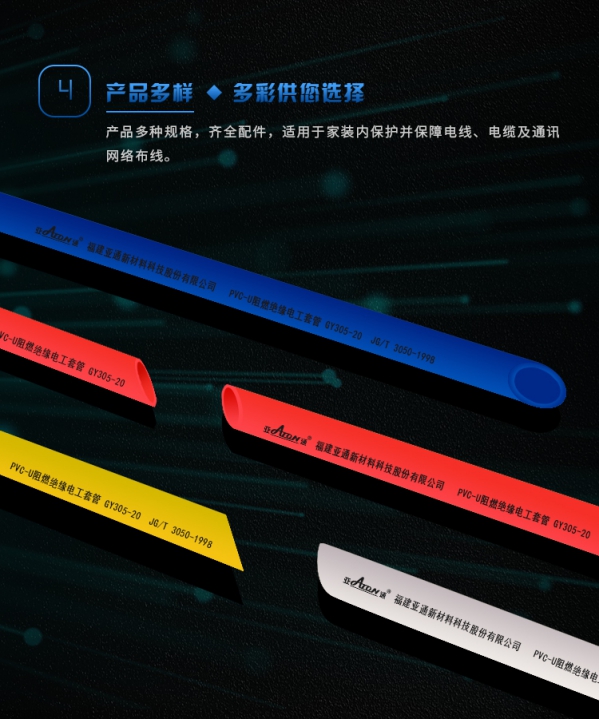

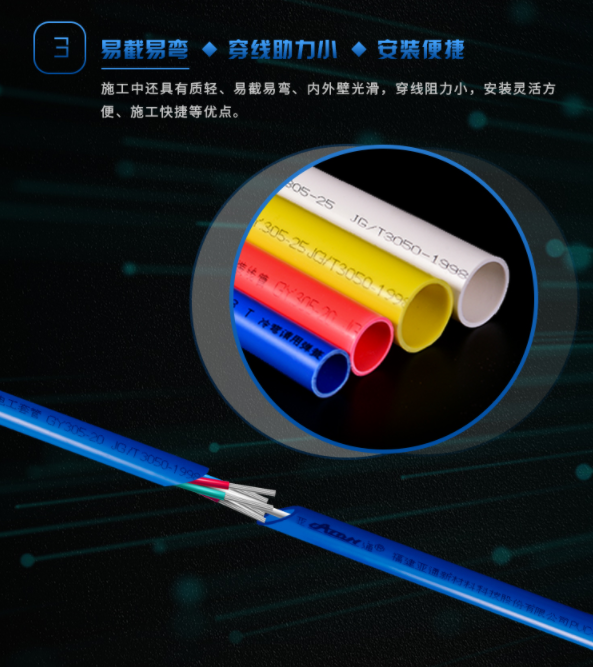

亞通硬聚氯乙烯（pvc-u）絕緣電工套管

主要機具

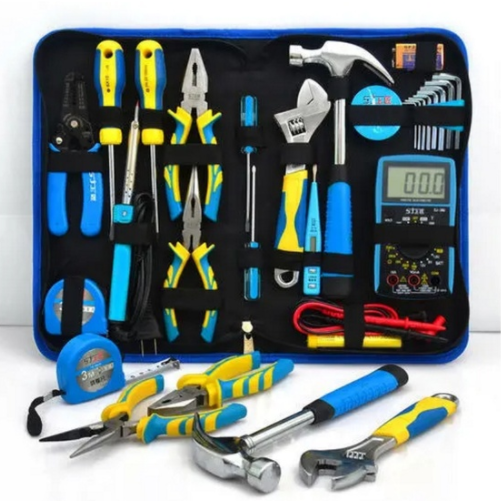

克絲鉗、尖嘴鉗、剝線鉗、壓線鉗、電工刀、一字及十字改錐、萬用表、兆歐表、電烙鐵、錫斗等電工常用工具。

作業條件

(1)布管工程或線槽安裝工程配合土建結構施I完畢;

(2)高層建筑中的強電豎井、弱電豎井布管及線槽安裝完畢;

(3)配合土建工程頂棚施工布管或線槽安裝完畢。

操作工藝

01

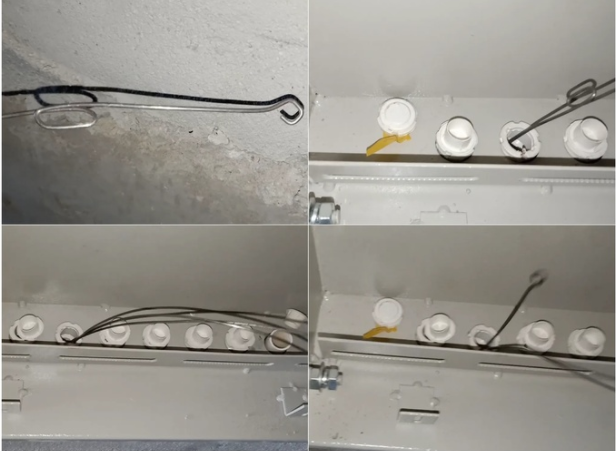

穿鋼絲

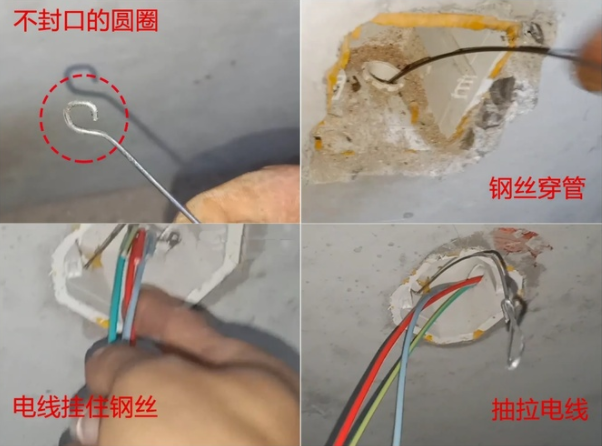

鋼絲用直徑1.2~2.0mm的鋼絲，頭部彎成不封口的圓圈，以防止在管內遇到管接頭時被卡住，將頭部彎成不封口的圓圈的鋼絲穿入管路內，在管路的兩端留有20cm的余量。

如在管路較長或轉彎時，可在結構施工敷設管路的同時將鋼絲一并穿好并留有20cm的余量后，將兩端的鋼絲盤入盒內或纏繞在管頭上固定好，防止被其他人員隨便拉出。當穿鋼絲受阻時，采用兩端同時穿鋼絲的辦法，將兩根鋼絲的頭部彎成半圓的形狀，使兩根鋼絲同時攪動，將兩端頭相互鉤絞在一起，然后將鋼絲拉出。

02

放線、斷線以及捆扎

(1)放線前應根據圖紙對導線的品種、規格、質量進行核對。

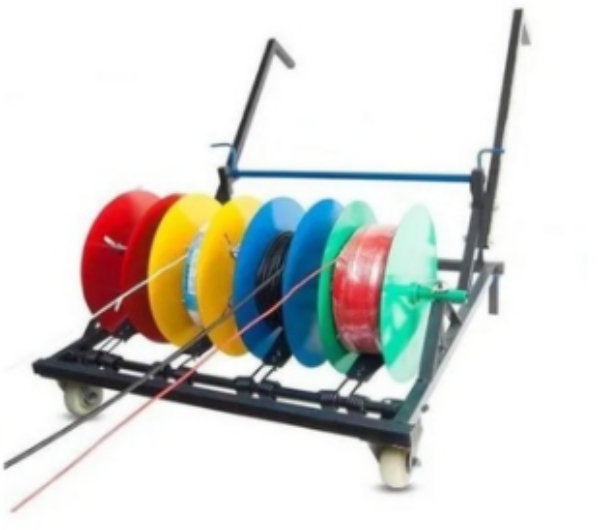

(2)放線:對整盤導線放線時，將導線置于專業放線工具上(如放線架或放線車)，避免出現死扣和背花。

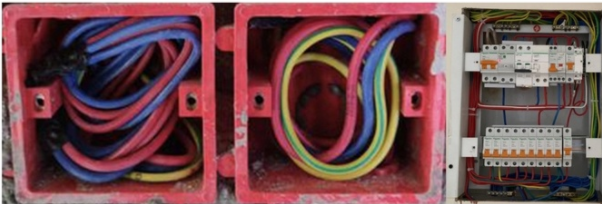

(3)斷線:剪斷導線時，盒內導線的預留長度為15cm,箱內導線的預留長度為箱體周長的1/2，出戶導線的預留長度為1.5m.

(4)捆扎:當導線根數為2~3根時，可將導線前端的絕緣層剝?nèi)?，然后將線芯直接與鋼絲綁扎牢固，使綁扎處形成一個平滑的錐體過渡部位。當導線根數較多或?qū)Ь€(xiàn)截面較大時，可將導線前端的絕緣層削去，然后將斜錯排列在帶線上，用綁線纏繞綁扎牢固，使綁扎接頭處形成一個平滑的錐體過渡部位，便于穿線。

04

管內穿線

(1)當管路較長或轉彎較多時，在穿線之前朝管內吹入適量的滑石粉。

(2)兩人穿線時，一拉一送，配合協調。

(3)穿線注意事項:

①電線在穿管前應將管口.上好杯疏，以防止線路的破損。

②同一交流回路的導線應穿于同一鋼管內。

③除設計要求以外，不同回路、不同電壓等級和交流與直流線路的絕緣導線不得穿于同一線管

內，且強弱電線不得同管同盒。但下列幾種情況或設計有特殊規定的除外:

a.電壓為50V及以下的回路;

b.同一臺設備的電機回路和無抗干擾要求的控制回路;

c.照明花燈的所有回路;

d.同類照明的幾個回路，可穿于同- -根管內,但管內導線總數不應多于8根。

④導線在管內不得有接頭和扭結，其接頭應在接線盒內連接。

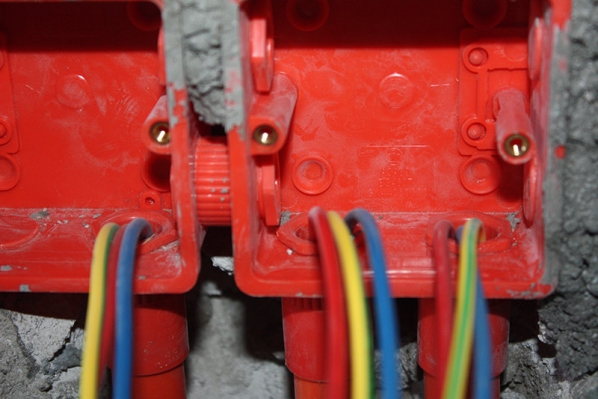

⑤導線穿入管時，管口處應裝設護口保護導線;在不進入接線盒(箱)的垂直管口，穿入導線后

應將管口密封。

⑥導線在變形縫處，補償裝置應活動自如，導線應留有一定的余度。

這些就是家裝穿線過程中所要注意的問題與工藝流程。眾所周知，電路施工是一項專業性很強的工程，所以只有認真學習相關知識才能夠在家裝過程中及時發現問題，解決問題，讓安全隱患無所遁形。
