產品介紹 | 一份你需要的說明書——亞通PE雙壁波紋管

PRODUCT  INTRODUCTION

產品說明書

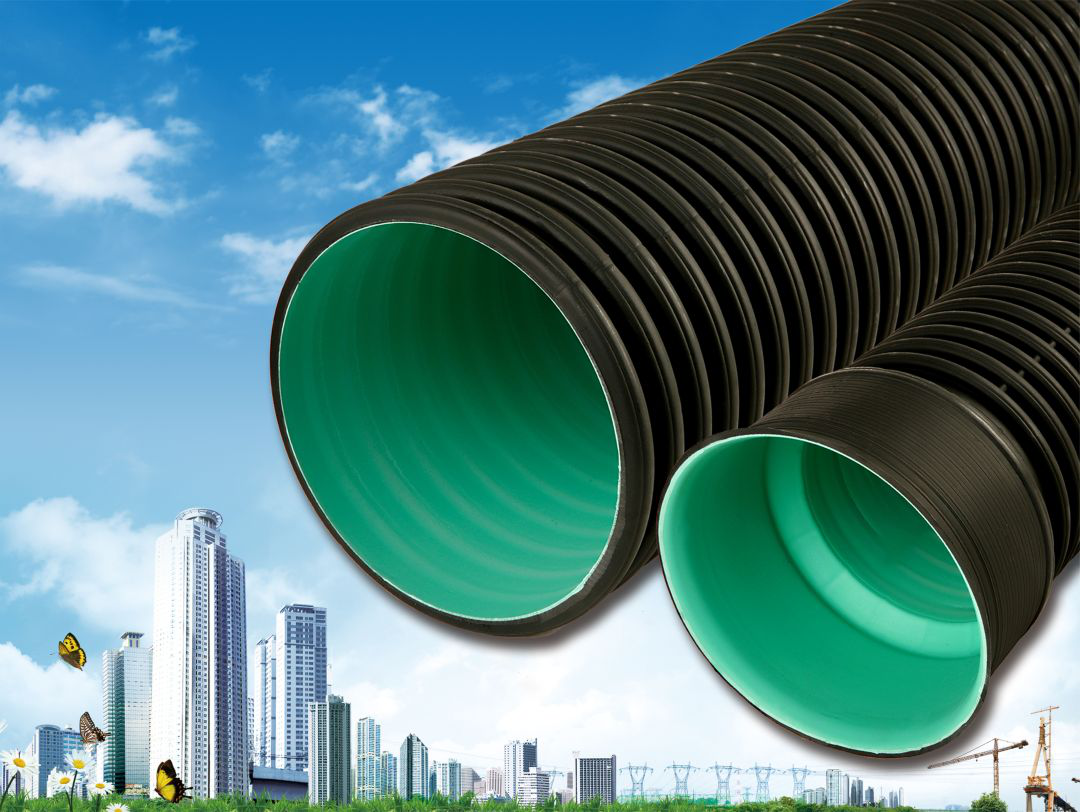

亞通HDPE雙壁波紋管

產品名稱：高密度聚乙烯（HDPE）雙壁波紋管（下稱：HDPE雙壁波紋管）；

采用標準：GB/T19472.1-2019《埋地用聚乙烯（PE）結構壁管道系統 第1部分：聚乙烯雙壁波紋管材》；

連接方式：彈性密封圈柔性連接。

主要原料：高密度聚乙烯（HDPE）。

引語

quotation

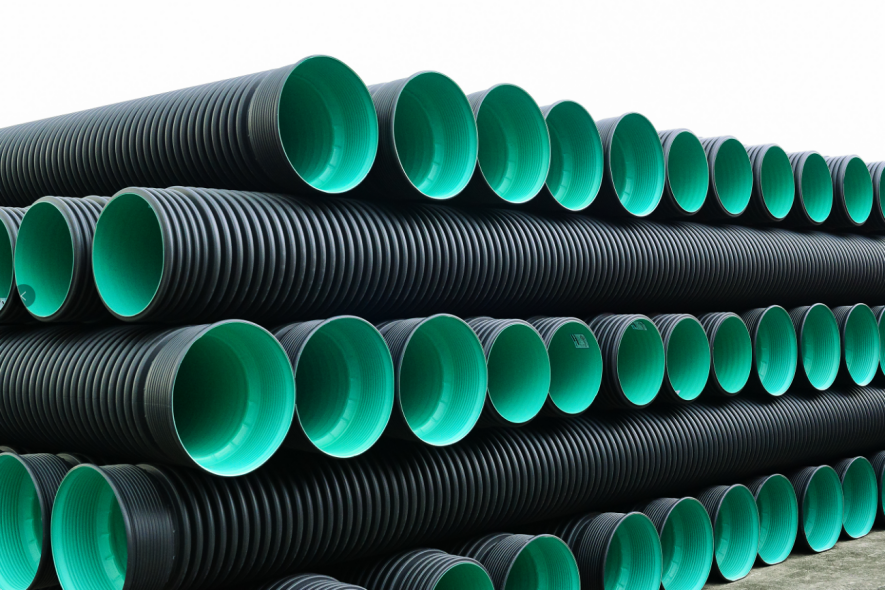

今天向大家介紹的是亞通公司生產的HDPE雙壁波紋管，這種管道采用的是高密度聚乙烯(HDPE)為主要原料，經雙機共擠的成型工藝，生產的具有外壁環狀波紋、內壁光滑的管材。

HDPE雙壁波紋管具備柔韌性好、重量輕、抗壓力強、耐腐蝕、抗老化以及壽命長等的優點，被廣泛應用于市政排污、排水等方面。

現在，小編向大家發送一份亞通HDPE雙壁波紋管的產品說明書，讓我們來全方面了解這種管道吧。

01

PART

 產 品 特 點

產品特點

Product characteristics

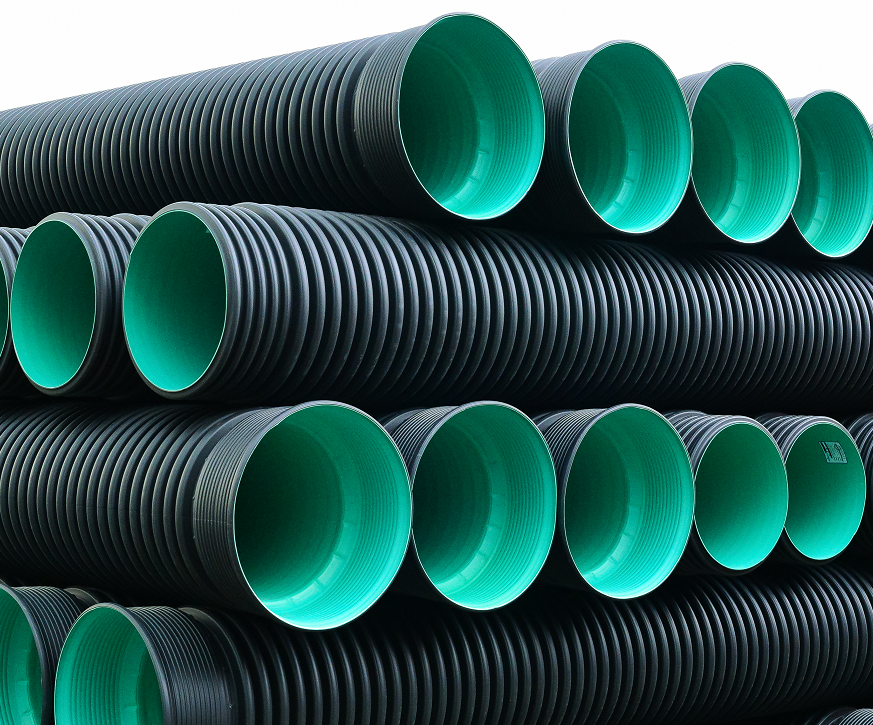

亞通公司生產的HDPE雙壁波紋管規格齊全（DN/ID200mm-DN/ID800mm），滿足各類工程的配套需求。產品性能按照國家標準嚴格控制，連接口通過結構改進，提高了連接密封性；因采用雙壁波紋增強方式，與傳統管道相比，大大降低了原材料的耗用和生產成本。

在材料上，相同規格的波紋管可比實壁管節省材30%以上；

在質量上，比鑄鐵管和混凝土管的可降低50%以上；

在施工上，亞通HDPE雙壁波紋管采用增強型橡膠柔性連接，施工安裝便捷、進度快，與傳統管道相比，可以提高3倍以上施工進度。

由于綜合性能優越，使用HDPE雙壁波紋管替代混凝土管和鑄鐵管是一種趨勢。

02

PART

性 能 指 標

性能指標

Performance Index

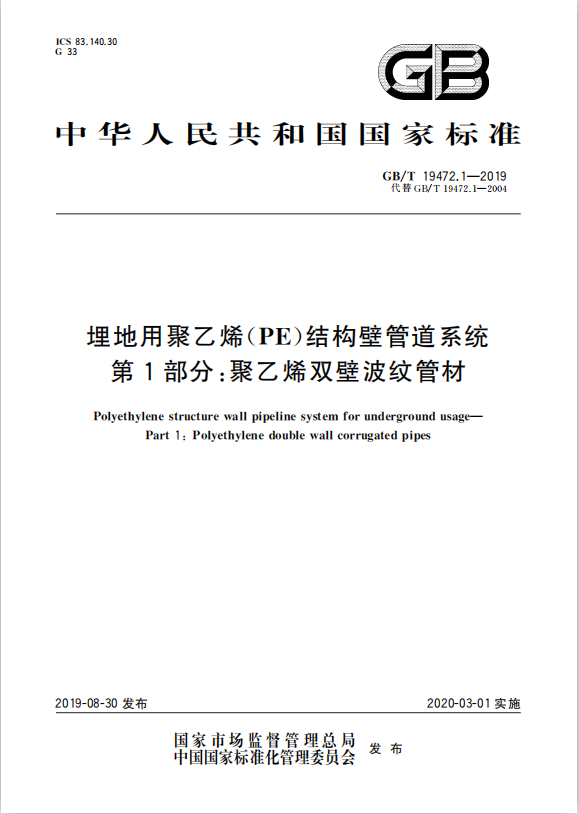

根據國家標準GB/T19472.1-2019的規定，產品性能指標如下：

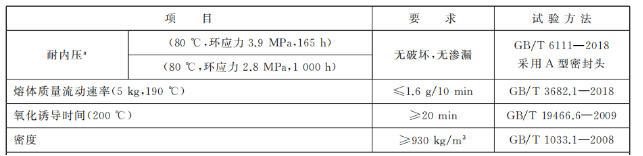

表1 聚乙烯（PE）樹脂的性能

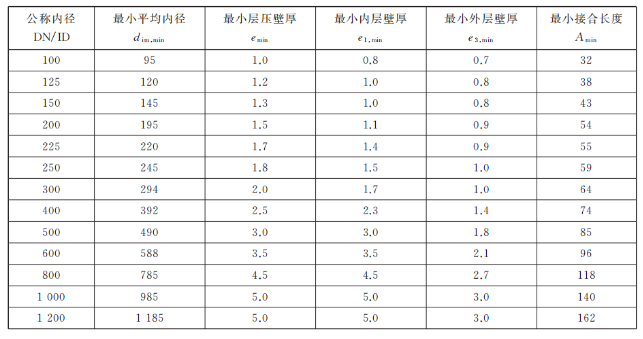

表2  產品標準

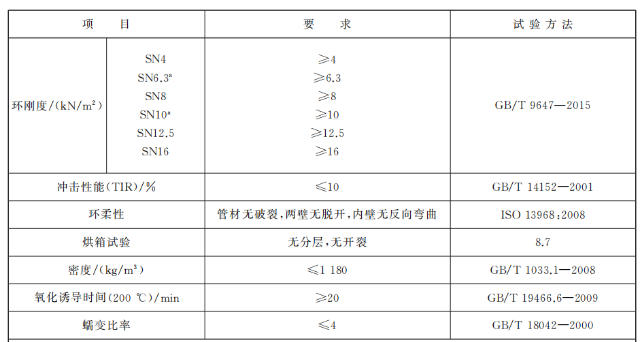

表 3  PE雙壁波紋管物理力學性能

亞通公司生產的HDPE雙壁波紋管，對每批原材料都嚴格把控，按照標準規定有三個關鍵性能指標：熔體流動速率（MFR）、氧化誘導時間（OIT）和密度。≤≧≥

1、熔體質量流動速率

該項目主要采用熔體流動速率試驗機對HDPE原料進行檢測。熔體流動速率的大小反映了聚合物分子量的大小以及化學結構，對于同種聚合物來說，熔體流動速率越大，其分子量越小；同樣分子量的聚合物，化學結構不同，它們的熔體流動速率也不一樣。一般來說，熔體流動速率大一點的材料其分子量較小，有利于加工成型，并可提高生產效率。但是分子量過小 ，環剛度也會受到較大影響而下降。亞通采用熔體流動速率范圍為0.1-0.5g/10min的HDPE原料，既保證了成型加工時物料的流動性，又能賦予管材良好的物理機械性能。

2、氧化誘導時間

采用DSC差式掃描量熱儀測定氧化誘導時間，氧化誘導時間決定了材料被氧化破壞的時間，控制好原材料的氧化誘導時間是保證使用壽命的關鍵。為確保產品的長期使用性，亞通公司將原材料的氧化誘導時間進行加嚴控制，指標定為≥30min，以更好的滿足工程需求。

3.密度

密度是采用重量法，使用電子分析天平進行檢測。密度表示的是物質單位體積的質量，是物質的一種特性，不隨物質的質量和體積的變化而變化，只隨物態溫度和壓強變化。亞通選用密度在0.930-0.967g/cm3范圍內的HDPE原料，保證生產產品的質量穩定性。

好的原料，加上先進的雙層擠出生產線，亞通人用匠心工藝，鑄就管材優良的物理力學性能?，F(xiàn)在為大家介紹一下HDPE雙壁波紋管材的三大主要性能指標：環剛度、環柔性和耐沖擊性能。

1.環剛度

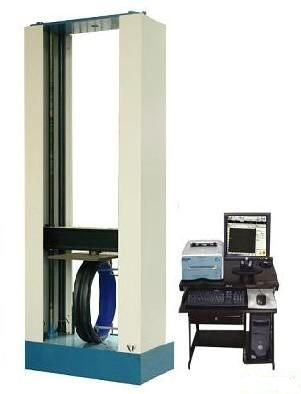

環剛度是管材抗外壓能力大小的一種量度，以管材直徑方向變形量為3%時的負荷計算，使用微機控制電子萬能試驗機或環剛度試驗機測量，單位為kN/m²。環剛度的數值越大，則管材抗外壓能力越強。

2、環柔性

環柔性反映的是管材耐形變的能力，采用與環剛度檢測相同的設備進行測量，與環剛度不同的是，測量環柔性時的壓縮量更大，為管材在垂直方向外徑變形量達到原外徑的30%。試驗完畢后，觀察試樣有無破裂，內外壁有無脫開，內壁有無反向彎曲。

3、耐沖擊性能

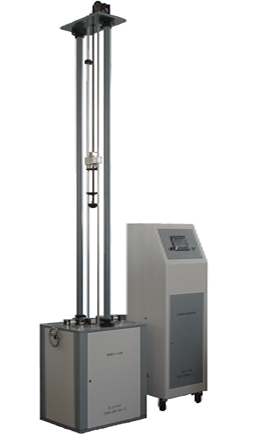

使用管材落錘沖擊試驗機進行測量，管材在0±1℃水浴進行狀態調節，并且按管材規格選擇相應的落錘質量、沖擊高度以及試驗方法。試驗完成后，經目測沖擊后的試樣產生的裂紋、裂縫或試樣破碎判定為試樣破壞。其中，亞通以真實沖擊率（TIR）≤10%為標準（可以理解為10個允許破1個，但是并不完全等同）。

除了環剛度、環柔性、耐沖擊性能之外，GB/T 19472.1-2019還對表征管材使用壽命的蠕變比率及反映管材結構穩定性的烘箱試驗的指標提出要求。

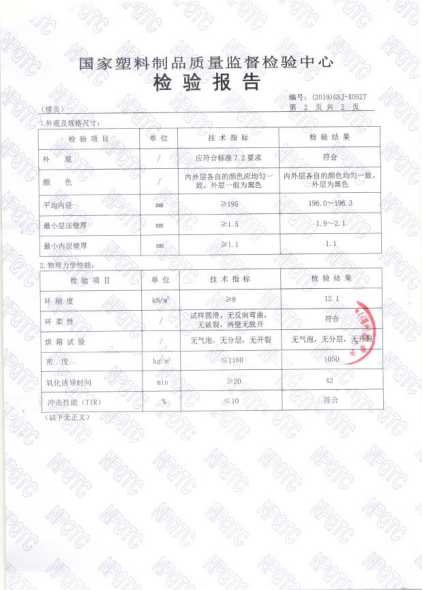

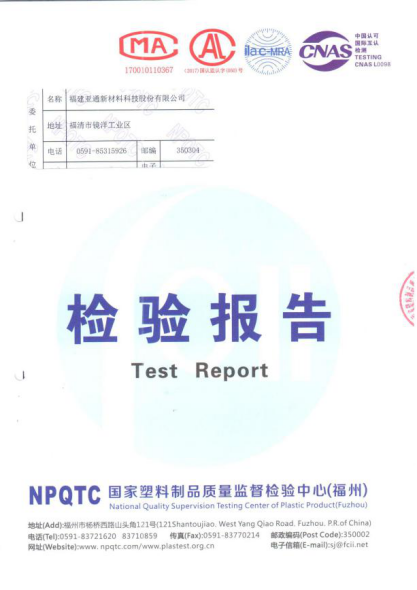

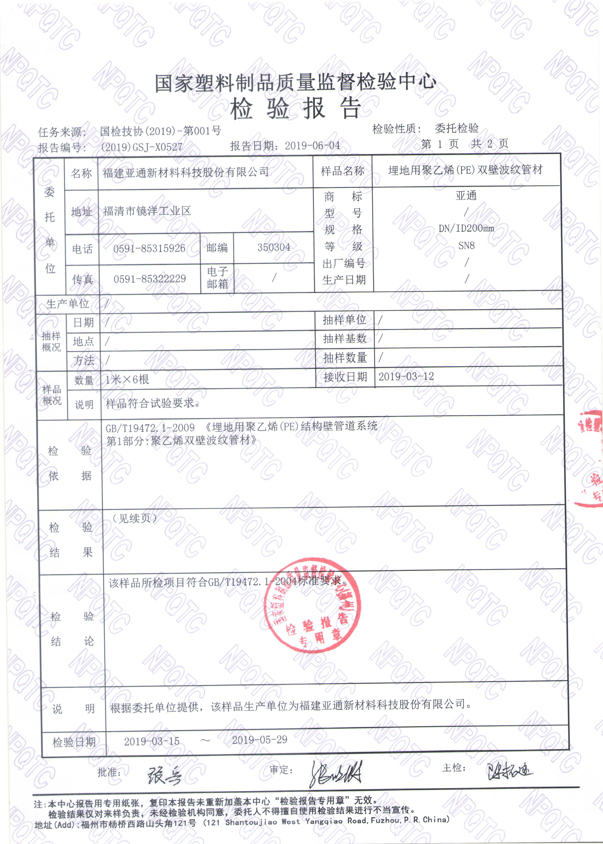

亞通PE雙壁波紋管測試數據始下：

03

PART

 施工過程中的注意事項

注意事項

Points to note

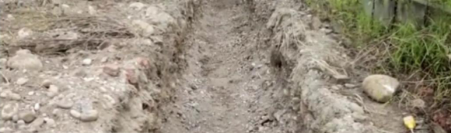

1.溝槽處理

在HDPE雙壁波紋管施工中，特別是在山區作業中容易出現溝槽不符合規定情況，因此，對于管道地基處理應符合如下要求：

①對于一般土質，應在管底以下原狀土地基上鋪墊150mm中粗砂基礎層。

②對于軟土地基，當?shù)鼗休d能力小于設計要求或由于施工降水、超挖等原因，地基原狀土被擾動而影響地基承載能力時，應按設計要求對地基進行加固處理，在達到規定的地基承載能力后，再鋪墊150mm中粗砂基礎層。

③當溝槽底為巖石或堅硬物體時，必須按照相關規定將溝槽中的異物與石塊清理，鋪墊中粗砂基礎層且厚度不應小于150mm。

2.下管方式及管道連接

應根據HDPE雙壁波紋管管徑大小、溝槽和施工機具情況，確定下管方式。

①采用人工方式下管時，應使用帶狀非金屬繩索平穩溜管入槽，不得將管材由槽頂滾入槽內；

②采用機械方式下管時，吊裝繩應使用帶狀非金屬繩索，吊裝時不應少于兩個吊點，不得串心吊裝，下溝應平穩，不得與溝壁、槽底撞擊。

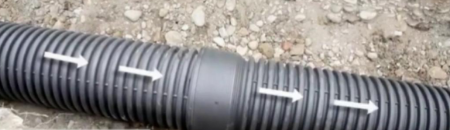

③HDPE雙壁波紋管安裝時應將插口順水流方向，承口逆水流方向；安裝應該由下游往上游依次進行；管道兩側不得采用剛性墊塊的穩管措施。

④HDPE雙壁波紋管在安裝時，應對連接部位、密封件等進行清潔處理后再進行承插連接。

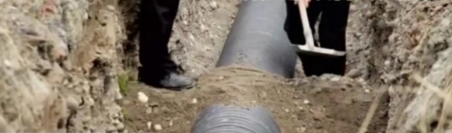

3.溝槽回填

①HDPE雙壁波紋管鋪設完畢經外觀檢驗合格后，應立即進行溝槽回填。在密閉性檢驗前，除接頭部位可外露外，管道兩側和管頂以上的回填高度不宜小于0.5m；密閉性檢驗合格后，應及時回填其余部分。

②回填前應檢查溝槽，溝槽內不得有積水，磚、石、木塊等雜物應清理干凈。

③溝槽回填應從管道兩側同時對稱均衡進行，并保證管道不產生位移。必要時應對管道采取臨時限位措施，防止管道上浮。

04

PART

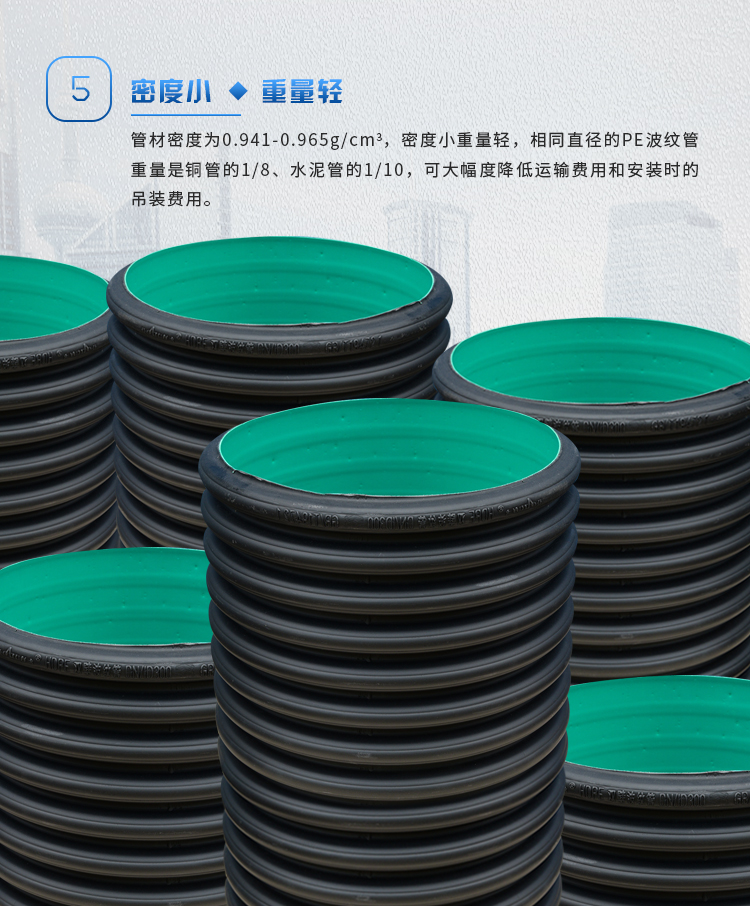

 亞通PE雙壁波紋管

優勢

Preponderance
